DIA 9

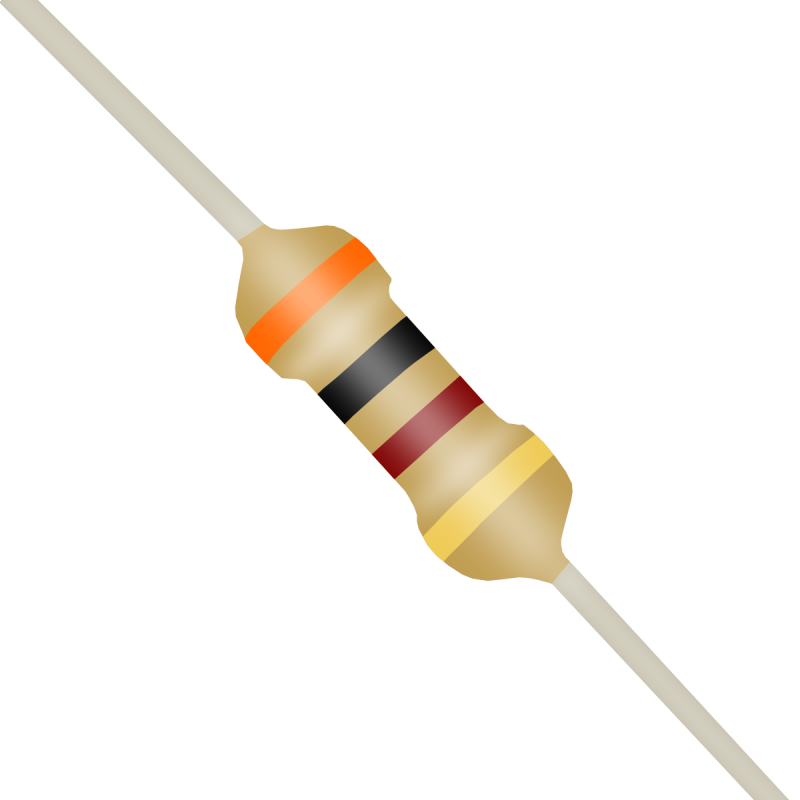

Explorando Mundo dos Resistores

Bem-vindo ao Dia 9 da nossa jornada no mundo do Arduino! Hoje, mergulharemos no mundo dos componentes eletrônicos, focando em resistores e divisores de tensão. Entenderemos como calcular resistências equivalentes em circuitos em série e paralelo, além de descobrir como os códigos de cores dos resistores funcionam. Vamos lá!

🔌 Capítulo 9: Resistores e Divisores de Tensão

Hoje, vamos desvendar os segredos por trás dos resistores e explorar como eles podem ser usados para criar divisores de tensão. Entenderemos como combinar resistores em série e paralelo, e aprenderemos a decifrar o código de cores dos resistores.

⚡ Resistores em Série e em Paralelo: A Matemática dos Circuitos

Ao conectar resistores em série, somamos suas resistências para obter a resistência equivalente. Em circuitos paralelos, a resistência equivalente é calculada através do inverso da soma dos inversos das resistências. Isso é essencial para projetar circuitos com as características desejadas.

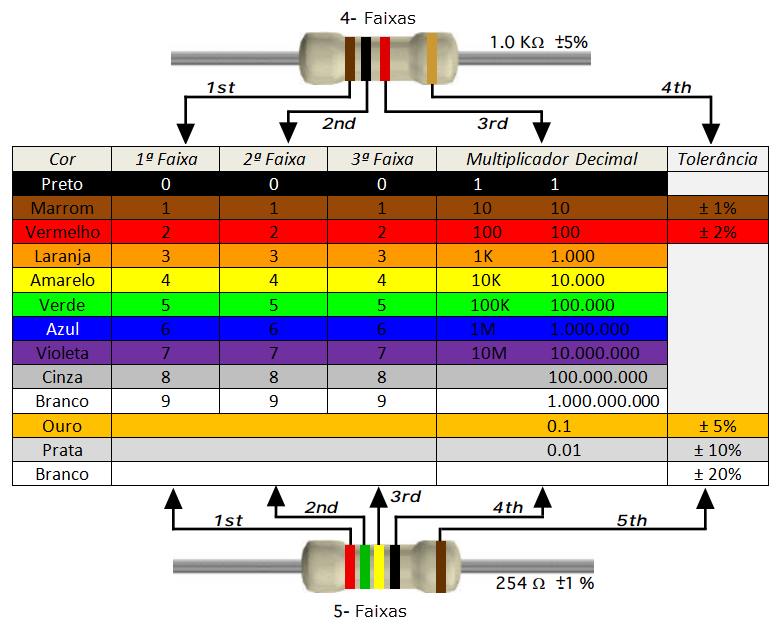

🌈 Decifrando o Código de Cores

Nada melhor do que uma imagem para decifrar de quantos ohms é o seu resistor!

🔌 Divisores de Tensão: Controlando as Diferenças

Divisores de tensão são circuitos que usam resistores para criar uma saída com uma fração da tensão de entrada. Isso é útil quando precisamos medir tensões que estão fora da faixa de operação do Arduino. A fórmula Vout = (R2 / (R1 + R2)) × Vin nos ajuda a calcular a tensão de saída.

🛠️ Aplicando o Conhecimento: Exercícios Práticos

Como exercício, você pode tentar projetar um divisor de tensão para reduzir uma tensão de entrada para um valor aceitável pelo Arduino. Experimente diferentes valores de resistência e calcule a tensão de saída usando a fórmula que aprendemos.

E assim, concluímos nosso dia explorando resistores e divisores de tensão. Agora você tem as ferramentas para criar circuitos mais complexos e adaptá-los às necessidades do Arduino. No próximo dia, continuaremos nossa jornada, abordando capacitores e outros componentes eletrônicos essenciais! 💡🔌📊
