DIA 14

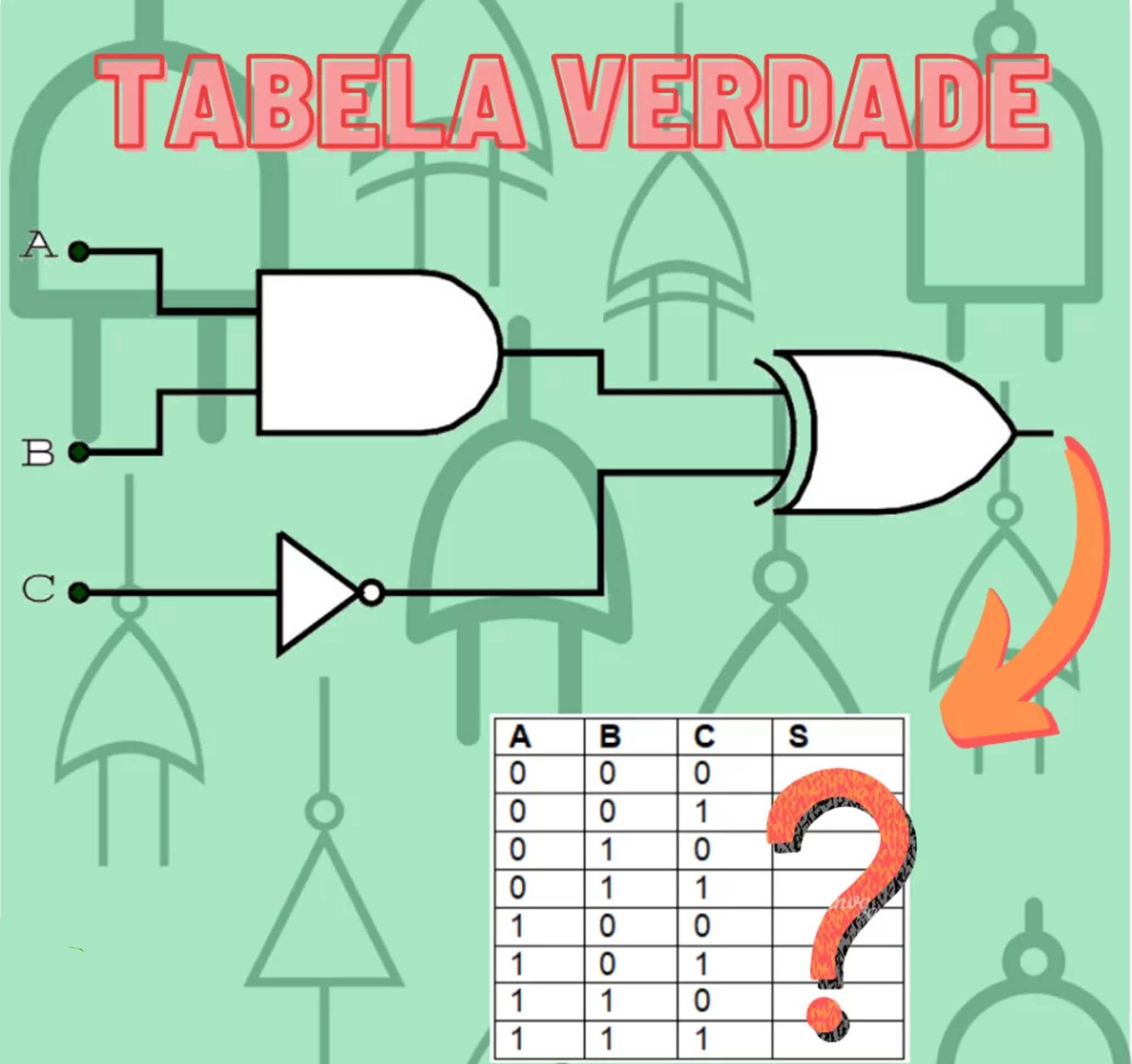

Tabela Da Verdade e Portas Lógicas

Bem-vindo ao Dia 14 da nossa jornada pelo mundo do Arduino! Hoje, vamos mergulhar no mundo dos circuitos digitais e entender como as portas lógicas funcionam para processar informações binárias. Vamos explorar como essas operações são fundamentais para o funcionamento de dispositivos eletrônicos e sistemas digitais.

💻 Capítulo 14: Circuitos Digitais e Portas Lógicas

Circuitos digitais são a base de dispositivos eletrônicos modernos e sistemas de computação. Eles operam com sinais digitais, que podem ter apenas dois valores possíveis: 0 (falso) e 1 (verdadeiro). Vamos explorar como esses circuitos manipulam informações binárias.

🔌 Introdução às Portas Lógicas

Portas lógicas são componentes eletrônicos que executam operações lógicas básicas, como AND, OR, NOT e XOR, em sinais binários. Essas operações são análogas às operações fundamentais da álgebra booleana. As portas lógicas são a base para a construção de circuitos digitais mais complexos.

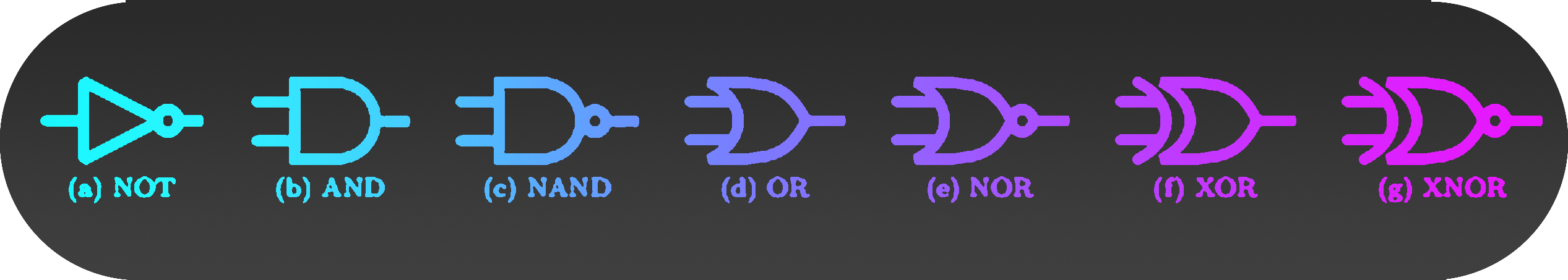

⚙️ Principais Portas Lógicas

𝗔𝗡𝗗: Produz uma saída verdadeira (1) somente quando ambas as entradas são verdadeiras (1).
𝗢𝗥: Produz uma saída verdadeira (1) quando pelo menos uma das entradas é verdadeira (1).
𝗡𝗢𝗧: Inverte o valor da entrada, transformando 0 em 1 e 1 em 0.
𝗫𝗢𝗥: Produz uma saída verdadeira (1) quando apenas uma das entradas é verdadeira (1).

🔌 Construindo Circuitos com Portas Lógicas

As portas lógicas podem ser implementadas usando componentes eletrônicos como diodos, transistores e resistores. Ao conectar esses componentes de maneiras específicas, podemos criar circuitos que realizam operações lógicas desejadas.

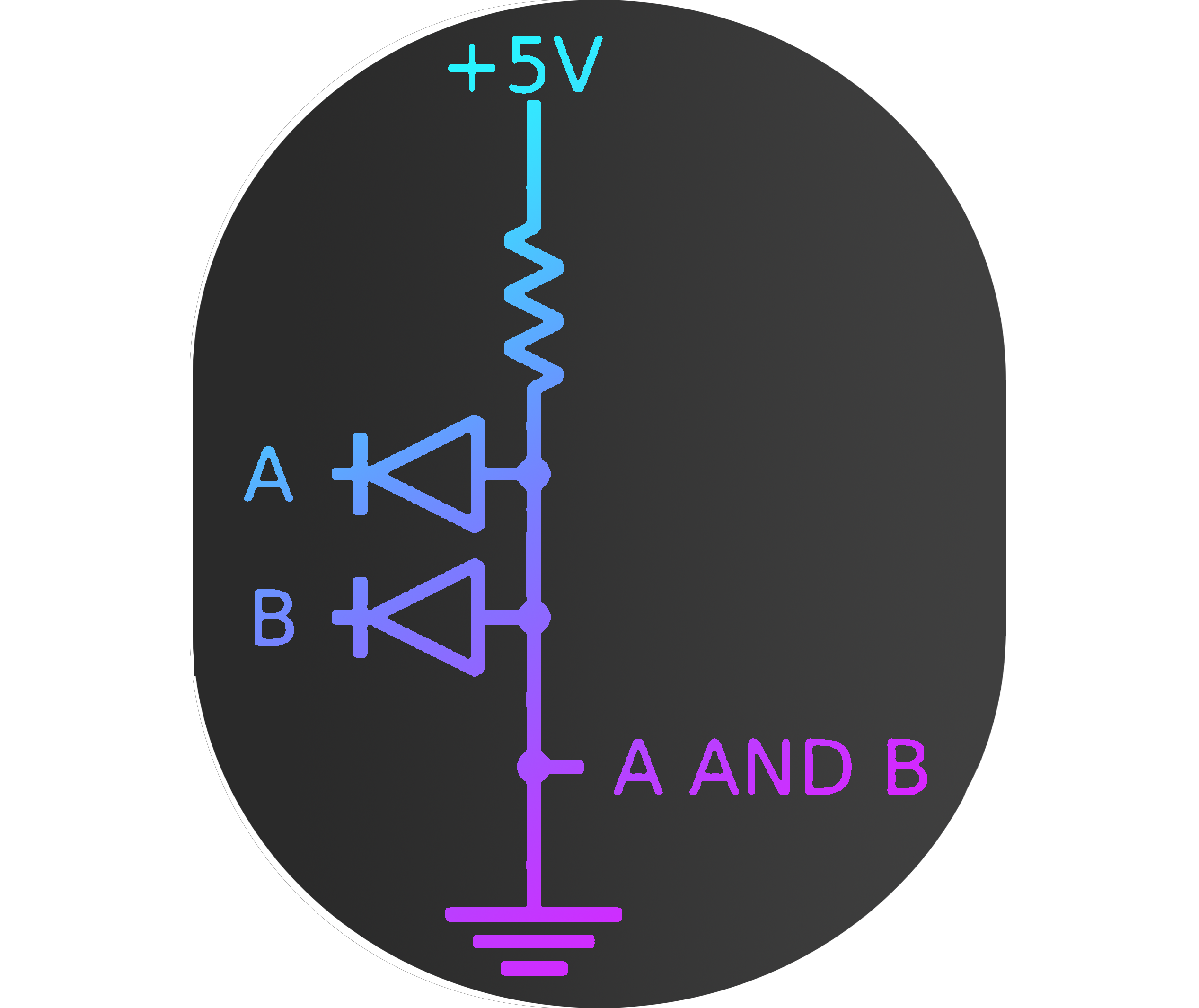

📖 Exemplo de Circuito: Porta AND

Vamos dar uma olhada mais detalhada em um exemplo de circuito de porta lógica AND. Esse circuito utiliza diodos e um resistor para criar a operação de multiplicação lógica. A saída será verdadeira (1) apenas quando ambas as entradas forem verdadeiras (1).

E assim, encerramos o Dia 7 da nossa jornada eletrônica. Você agora possui as chaves para abrir a porta da comunicação entre Arduino e PC. No Dia 8, vamos explorar atividade prática, vençendo todos os desafio de montar um semáforo automatizado! ⚡🌐🔌
